文章轉(zhuǎn)自艾邦

ETPU是一種質(zhì)地柔軟、彈性極佳，耐磨、耐撕裂、止滑性能優(yōu)異的熱塑彈性體材料，廣泛應(yīng)用于鞋材領(lǐng)域，不但適合制作運動鞋中底和內(nèi)底，還適合用于抗反復(fù)沖擊、運動防護、阻尼、家居用品、低載荷免充氣輪胎等多個領(lǐng)域。但是EPTU產(chǎn)品容易出現(xiàn)成品不良的現(xiàn)象，今天我們就來分析成品不良原因并提出優(yōu)化方案。



一、成型設(shè)備對比



立式成型機分析：出模數(shù)少、成型周期長、脫模困難、能耗大、工作環(huán)境差，優(yōu)勢是能進料均勻，設(shè)備價廉。

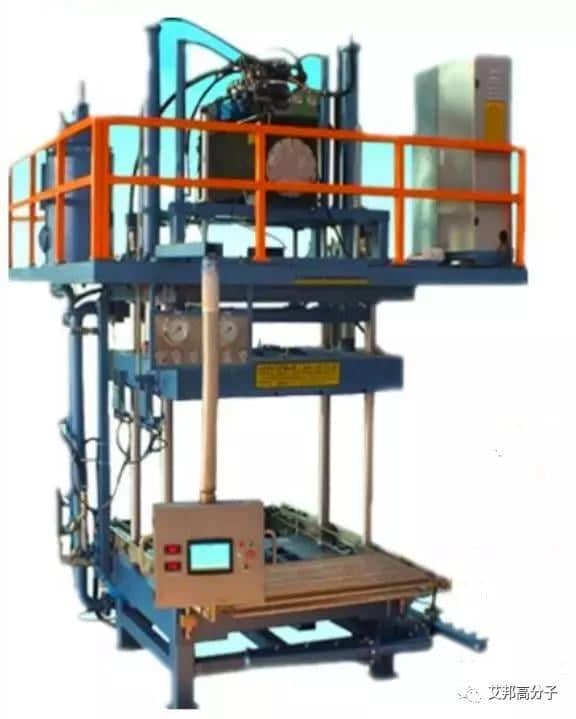

圖 立式成型機



臥式全自動成型機分析：出模數(shù)多、效率高、自動化高、安全性高、機器性能穩(wěn)定、高效節(jié)能、節(jié)約生產(chǎn)成本。

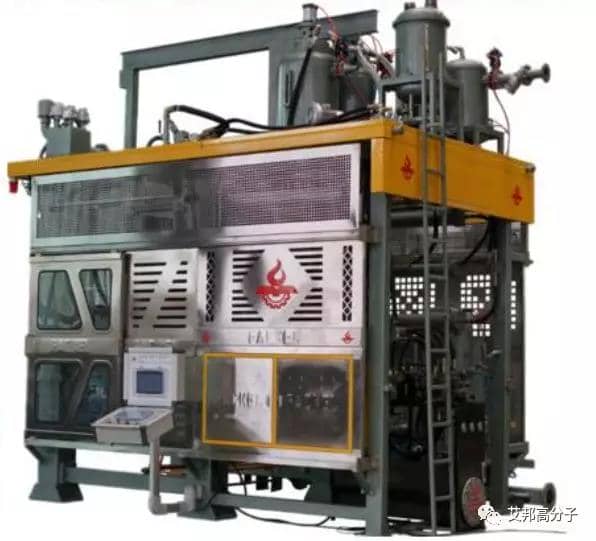

圖 臥式全自動成型機



二、缺料導(dǎo)致成品不良



圖 原材料不良導(dǎo)致成型入料困難



采用普通料槍，與材料不匹配，易槍內(nèi)積水汽，常堵料；入料系統(tǒng)方式錯誤；輸料管道彎折不通順；模具料槍進料位置設(shè)計不到位等原因，導(dǎo)致成品缺料不良。

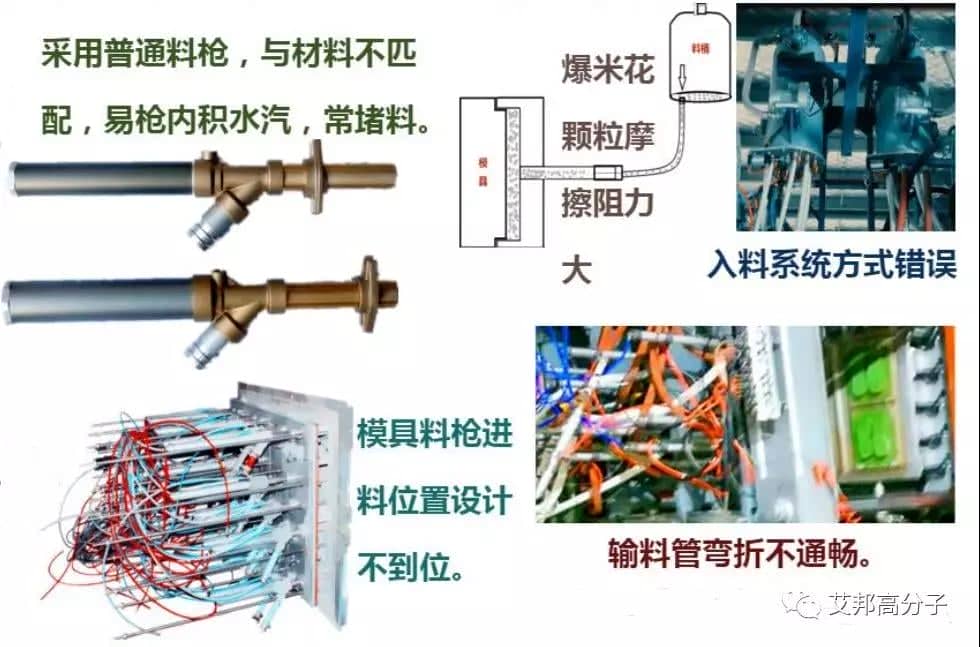

圖 成品缺料原因分析



改良方式：

• 選用爆米花材料專用料槍；

• 選擇雙系統(tǒng)高低壓入料方式；

• 模具設(shè)計合理的進料位置；

• 輸料管保持通暢；

• 更換優(yōu)質(zhì)原材料。



三、入料不足導(dǎo)致成品不良

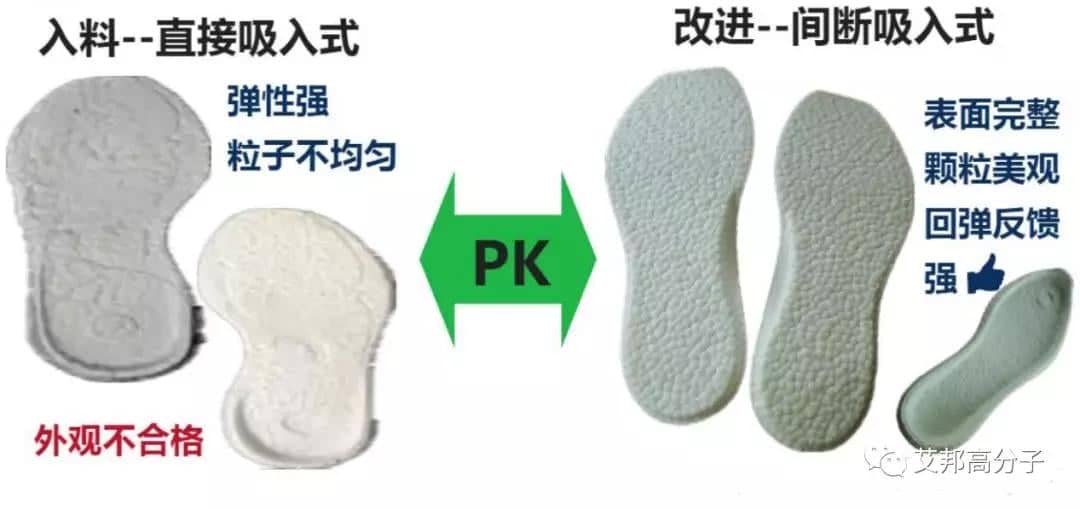

圖 成型入料不足原因分析及改進方案



四、成型熱量不足導(dǎo)致成品不良

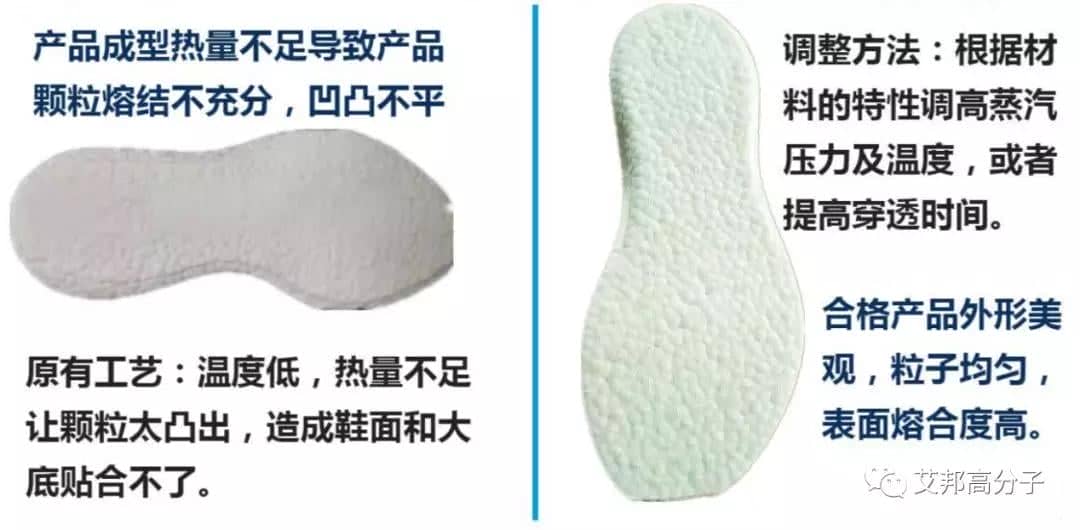

圖 成型不良分析及調(diào)整方案



五、燒模導(dǎo)致成品不良

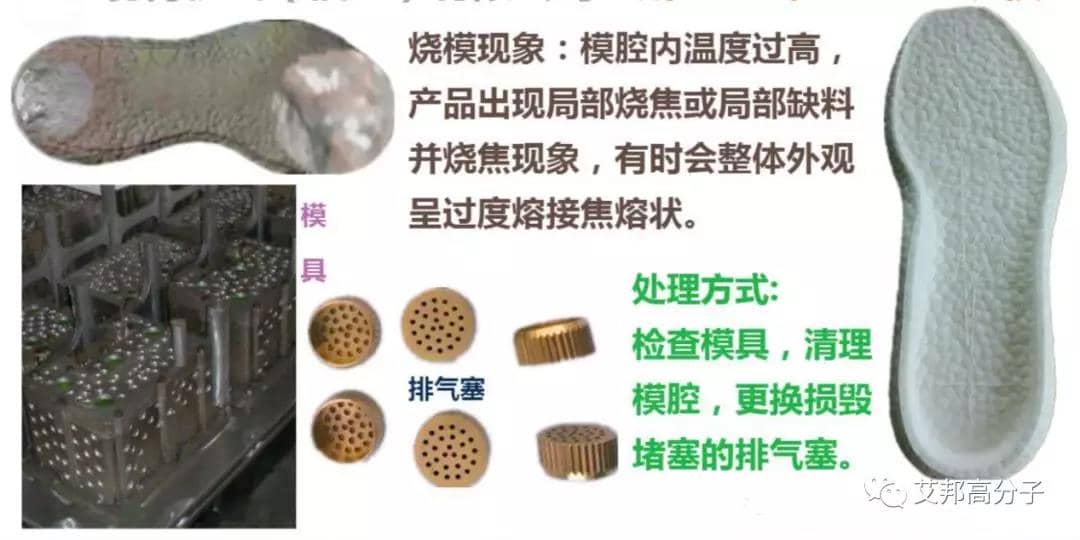

圖 燒模原因：成型排氣塞堵塞及燒模處理方式



六、成型蒸汽含水率及機器排水不良導(dǎo)致成品中空透析

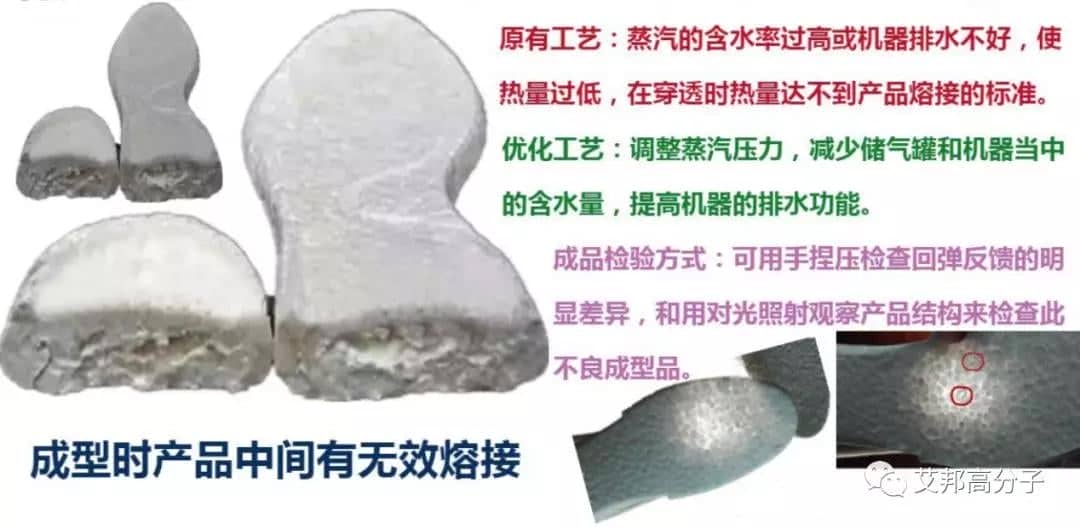

圖 成品中空透析原因分析及優(yōu)化方案



七、模縫及原料顆粒形狀大小導(dǎo)致空洞問題

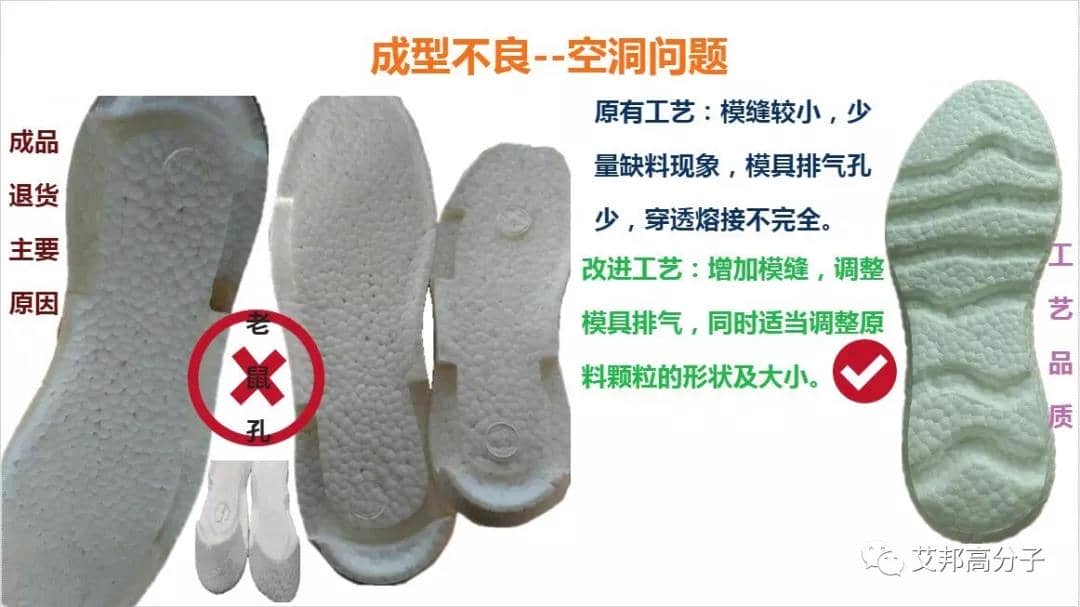

圖 成品空洞不良原因及改進工藝



本文資料來源：翡柯機械（福建）有限公司
